KONDOさんとSCIでトークする。

カテゴリーに迷う。

マイコンカーがてら、SH7125と戯れる時間ができたので。
4034とトークしようと思った。

ベステクでシリアルのライブラリあるので、それとなくできると思って取り組んだけど、おいらにはいがいと強敵だったので、奮戦記録をのこす。

回路とか

こんな感じ。

①まず、ベステクのputcとgetcで何にも考えずに、近藤HPにあるset_posiを作る。
動かしてみる。

⇒　　　　　　　　　　動かない

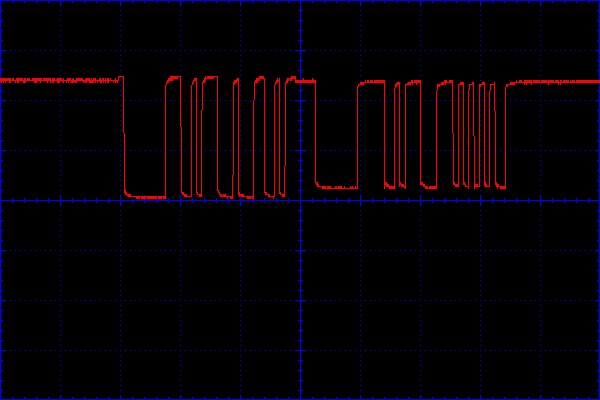

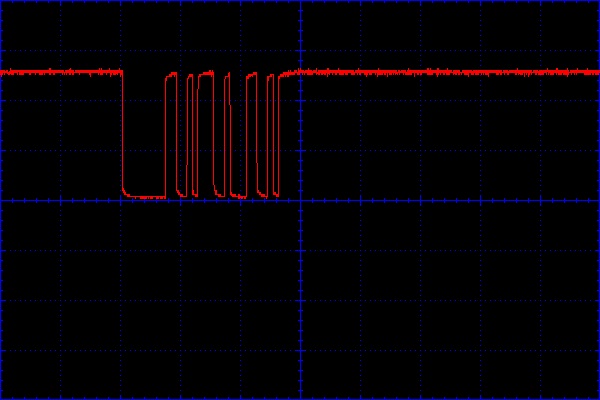

②シリアルマネージャとSHの波形を比べる。

もちろん、上の方がマネージャです。
すぐ見てわかることは、SHには返事がないということ。

なので、左半分の波形を見比べる。

⇒　　　　　一緒じゃね！

③回路か？！
いや回路ではない。
ツェナが6.8vなので意味なくね！
とか、そんなこと問題ではないはず。

④ついに、ベステクのライブラリをひも解く。
！！！
パリティが禁止されている！
ライブラリに、1行書き加えて、
許可する。

動かす
⇒　　　動かない

⑤すごく悩む。
①～④の手順を、20回ぐらいやる。

⇒　　　動かない

⑥ホントにパリティ設定は変わっているのか？
mainループの中で、読みだしてみる。
SCSMRの・・・0x00
？？？
いや、0x20に設定したんだが・・・。

⑦すごい勢いで、ほかに設定を変えるコードがないか探す。
⇒　　　　　　　　　　　　　ない。・・・と思う。

⑧マイコンの初期化が終わった後に、もう一回パリティ設定だけする。
読みだしてみる。
0x20

・・・よし。
あれ？うごかないな。（PWM用の端子にさしていた。）

⑨さしかえる。
⇒　　　　　　　　　　　　　　　　　　　　　うごいた。
いえぇーい。

となる。

以下、そーすこーど抜粋。

/*シリアル通信的な*/
SCI0_INIT (br115200, 2, txb0, sizeof(txb0), rxb0, sizeof(rxb0));
    SCI0.SCSMR.BYTE = 0x20;//ここでかえればいいのだ！！！
SCI1_INIT (br115200, 2, txb1, sizeof(txb1), rxb1, sizeof(rxb1));

↓↓↓↓↓↓↓↓↓↓↓こんな関数になったのだ↓↓↓↓↓↓↓↓↓↓↓

/*----------------------------------*/
/* KONDOと角度                      */
/* Data入力                         */
/*----------------------------------*/
int set_posi(char id, int pos)
{
unsigned char tx[3];
unsigned char rx[6];
int i;
int data=0;

tx[0] = 0x80 | id;
tx[1] = (unsigned char)( (pos >> 7) & 0x7f);
tx[2] = (unsigned char)(pos &0x7f);

//SCI1_PRINTF("tx[1] = 0x%3x, tx[2] = 0x%3x\n",tx[1],tx[2]);

for(i = 0; i<3; i++){
    SCI0_OUT_DATA(tx[i]);
}
//wait(16);
for(i = 0; i<6; i++){
    rx[i] = SCI0_IN_DATA();
}

data = (int)(rx[4] & 0x7f);
data = (data << 7) + (int)(rx[5] & 0x7f);

return data;

}
/*----------------------------------*/
/* KONDOと電流値                    */
/* Data入力                         */
/*----------------------------------*/
int get_data(char id, int sc)
{
unsigned char tx[2];
unsigned char rx[5];
int i;
int data=0;

tx[0] = 0xa0 | id;
tx[1] = (unsigned char)(sc & 0xff);
SCI1_PRINTF("tx0 = 0x%3x,tx1 = 0x%3x",tx[0],tx[1]);

for(i = 0; i<2; i++){
    SCI0_OUT_DATA(tx[i]);
}
wait16(5);
for(i = 0; i<5; i++){
    rx[i] = SCI0_IN_DATA();
}
data = (int)(rx[4] & 0xff);

return data;
}

あのですね。
グーグルセンセにきいても、お答があんまりよろしくなかったので・・・。
１．みんなグーグルセンセに聞くほどもなくできる。
２．みんなできないorやらない。

後者だろう（そんなバカな）。
おいれでもできたから、前者だろう。

まあうごいたからいいね。

[0回]

ODEをやってはみたが。

7kgcmでジャンプできるのか、どのくらいできるのか。
まあ微妙だな。

まあ、前回のロボットをモデル化したつもりなんだけども。

いやあ、あらゆることが、めんどくさいな。オブジェクトの初期配置というのがすこぶる面倒くさい。
ジョイントの誤差処理とか、良く分かんないし。
接触判定の時の、反発とか摩擦とかむずかしい。というかよくわからない。
摩擦円錘近似ってなんだろう。

初期位置というか配置のコード
//物体の初期位置とか
dReal head_0[] = {0.0, 0.0, 1.300};

dReal bar_0[LEG_NUM][LINK_NUM][3] =
{
    {
        {-ASIHABA,        0.0,                head_0[Z] - headH/2 - barR    },
        {-ASIHABA,        barL/2 + barR,        head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 + barR*2},
        {-ASIHABA,        0.0,                head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2},
        {-ASIHABA,        barL/2 + barR,        head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 - barL/2 - servoW/2 - barL/2 - barR*2},
        {-ASIHABA,        0.0,                head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 - barL/2 - servoW/2 - barL/2}
    },
    {
        {ASIHABA,        0.0,                head_0[Z] - headH/2 - barR},
        {ASIHABA,        barL/2 + barR,        head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 + barR*2},
        {ASIHABA,        0.0,                head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2},
        {ASIHABA,        barL/2 + barR,        head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 - barL/2 - servoW/2 - barL/2 - barR*2},
        {ASIHABA,        0.0,                head_0[Z] - headH/2 - barR + barR - barL/2 - barL/2 - barL/2 - servoW/2 - barL/2}
    }
};

dReal servo_0[LEG_NUM][SERVO_NUM][3] =
{
    {
        {-(ASIHABA+servoL/2+barR/2),    0.0,    bar_0[RIGHT][2][Z] - barL/2 - servoW/4}

    },
    {
        {ASIHABA+servoL/2+barR/2,    0.0,    bar_0[LEFT][2][Z] - barL/2 - servoW/4}

    }
};

dReal foot_0[LEG_NUM][3] =
{
    {-ASIHABA-barR,    0.0,    bar_0[RIGHT][3][Z] - barL/2 -barR},
    {ASIHABA+barR,    0.0,    bar_0[LEFT][3][Z] - barL/2 -barR}
};

dReal joint_0[LEG_NUM][JT_NUM][6] =
{
    {
        {0.0,0.0,    0.0,        0.0,1.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0}
    },
    {
        {0.0,0.0,    0.0,        0.0,1.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0},
        {0.0,0.0,    barL/2,        1.0,0.0,0.0},
        {0.0,0.0,    -barL/2,    1.0,0.0,0.0}
    }
};

すこぶる面倒。
ていうか、久しぶりに脳内キャドで距離計算した。疲れます。

でもまあ、ここまで出来たので。満足です。
4月の研究の発表に使おうかな。

[0回]
